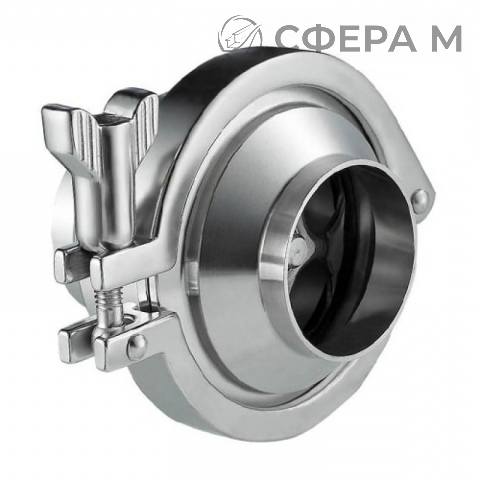

Тарельчатый обратный клапан сварка-сварка — это арматура, пропускающая поток рабочей среды только в одном направлении и автоматически перекрывающая его при обратном ходе. Запирающий элемент выполнен в виде тарелки, которая прижимается к седлу под действием пружины и давления среды. Присоединение под сварку обеспечивает герметичное неразъёмное соединение трубопровода без фланцев и резьбы, что снижает число возможных утечек. Такой клапан востребован в технологических линиях, где требуется компактная и надёжная защита от обратного потока. Поставки осуществляются со склада в Брест, отгрузка — по безналичному расчёту для юридических лиц.
Корпусные детали изготавливают из нержавеющих сталей AISI 304 и AISI 316L. Марка AISI 304 подходит для нейтральных и слабоагрессивных сред, вода, пар, пищевые продукты. AISI 316L содержит молибден и обладает повышенной стойкостью к хлоридсодержащим средам, морской воде и химическим реагентам. Присоединительные размеры соответствуют стандарту DIN SS, что упрощает монтаж с трубами соответствующего сортамента. Клапаны применяют в системах водоснабжения, отопления, пневматики, а также в химической, пищевой и фармацевтической промышленности. Доставка по Брестской области занимает 1–2 дня, телефон для консультаций — +375 33 347-76-66, электронная почта — brest@sfera-m.by.
Конструкция с тарелкой обеспечивает минимальное гидравлическое сопротивление и быстрое срабатывание при изменении направления потока. Уплотнение седла выполняют по металлу или с применением эластомеров в зависимости от условий эксплуатации. Клапаны устойчивы к вибрациям и циклическим нагрузкам, что важно для насосных групп и компрессорных установок. Монтаж выполняют сваркой встык или под приварку патрубков, направление потока указано стрелкой на корпусе. Перед установкой проверяют соответствие Ду и давления номинальным параметрам системы. Для заказа в Брест достаточно указать марку стали, диаметр и тип соединения.
Области применения
- Системы водоснабжения и отопления — защита насосов от обратного потока.
- Пищевые и фармацевтические линии — среды, требующие нержавеющей арматуры.
- Пневматические и гидравлические контуры — удержание давления в магистрали.
- Химические производства — агрессивные среды, где применима AISI 316L.
Технические параметры
| Марка стали | Ду, мм | L, мм | D1, мм |
|---|---|---|---|
| AISI 304 | 10–40 | 72–125 | 10–32 |
| AISI 316L | 50–80 | 140 | 50–81 |
| AISI 316L | 100 | 140 | 100 |
Можно ли подобрать клапан под нестандартный диаметр трубы?
Номенклатура охватывает Ду от 10 до 100 мм с присоединительными размерами по DIN SS. Если требуется позиция вне этого диапазона, её подбирают индивидуально по параметрам трубопровода. Консультацию по подбору можно получить по Бресту у менеджера компании.
Чем отличается AISI 316L от AISI 304 при выборе клапана?
AISI 316L содержит молибден, что повышает стойкость к хлоридсодержащим и кислотным средам. AISI 304 экономичнее и подходит для нейтральных сред, воды и пара. Выбор зависит от химического состава рабочей среды и температурного режима.
Какой монтаж требует клапан сварка-сварка?
Присоединение выполняется сваркой встык или под приварку патрубков к трубопроводу. Направление потока обозначено стрелкой на корпусе, монтаж возможен в горизонтальных и вертикальных участках с учётом рекомендаций производителя. После сварки проверяют герметичность соединения.
