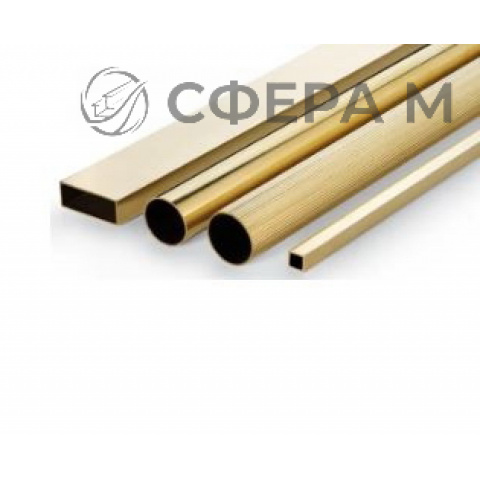

Волноводная латунная труба — это профильное изделие из медного сплава с прямоугольным или специальным сечением, предназначенное для передачи электромагнитных волн сверхвысокочастотного диапазона. Внутренняя поверхность таких труб выполняет роль токопроводящего канала, поэтому к геометрии, чистоте поверхности и точности размеров предъявляются повышенные требования. в Брест продукцию поставляют партиями под конкретные проекты, что позволяет подобрать типоразмер под заданный частотный диапазон и компоновку тракта.
Изготовление регламентирует ГОСТ 20900-2014, регламентирующий размеры и предельные отклонения профиля. Основные марки — Л63 и Л96: латунь Л63 обладает повышенной прочностью и коррозионной стойкостью, Л96 отличается высокой электропроводностью и пластичностью, что важно при гибке и пайке волноводных секций. Типовые размеры включают высоту от 5 до 45 мм, ширину от 16 до 90 мм и толщину стенки 1–2 мм. Отгрузка со склада в Брест и по Брестской области выполняется по заявке; телефон +375 33 347-76-66, почта brest@sfera-m.by.
Профильные трубы применяют в радиолокационных станциях, антенно-фидерных устройствах, измерительных СВЧ-трактах, системах спутниковой связи и ускорительной технике. Ключевые параметры — внутренние размеры канала, определяющие критическую частоту, и шероховатость поверхности, влияющая на затухание сигнала. Для сборки используют пайку твердыми и мягкими припоями, фланцевые соединения и диффузионную сварку. При монтаже важно сохранять прямолинейность и исключать деформацию стенок, искажающую волновое сопротивление.
Технические параметры
| Марка | Высота, мм | Ширина, мм | Толщина стенки, мм |
|---|---|---|---|
| Л63 | 5–25 | 16–61 | 1–2 |
| Л96 | 8–34 | 23–72 | 1–2 |
| Л63 / Л96 | 45 | 90 | 2 |
Области применения
- Антенно-фидерные тракты радиолокационных и навигационных систем.
- Измерительные линии и калибровочные СВЧ-стенды.
- Волноводные секции систем спутниковой и радиорелейной связи.
- Ускорители заряженных частиц и научное оборудование.
Особенности поставки
Продукцию отгружают только юридическим лицам по безналичному расчёту на основании счёта, выставленного менеджером. Возможна отсрочка платежа до 30 дней при согласовании условий. Доставка по Бресту занимает один день, в регионы — от двух дней; самовывоз со склада возможен в день поступления оплаты. На все партии оформляют полный комплект отгрузочных документов, для постоянных клиентов действуют скидки.
Можно ли заказать волноводную латунную трубу с доставкой в Брест?
Да, доставка по городу выполняется в течение одного дня после поступления оплаты. Для отправки в другие регионы сроки составляют от двух дней, самовывоз со склада возможен в день оплаты счёта.
Чем отличаются марки Л63 и Л96 при изготовлении волноводов?
Латунь Л63 прочнее и лучше сопротивляется коррозии, поэтому подходит для нагруженных конструкций. Л96 обладает более высокой электропроводностью и пластичностью, что снижает затухание сигнала и облегчает гибку и пайку секций.
Какие размеры профиля доступны по ГОСТ 20900-2014?
Стандарт охватывает высоту от 5 до 45 мм, ширину от 16 до 90 мм и толщину стенки 1–2 мм. Конкретный типоразмер подбирают исходя из рабочей частоты и критической длины волны тракта.
