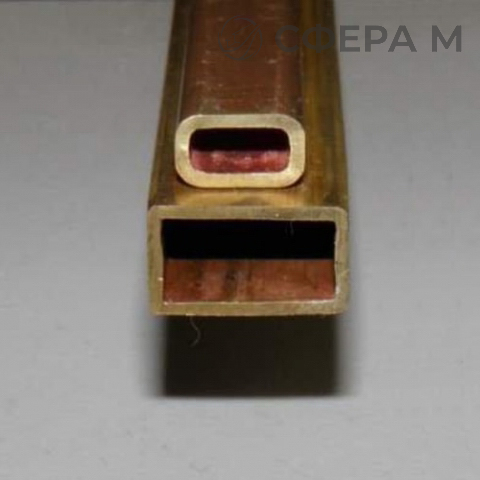

Волноводная медная труба марок М2 и М3 по ГОСТ 20900-2014 — это профильное изделие прямоугольного сечения, предназначенное для передачи электромагнитных волн сверхвысокочастотного диапазона. В отличие от круглых труб, прямоугольный профиль обеспечивает нормированное волновое сопротивление и минимальные потери сигнала в тракте. Продукция востребована на предприятиях радиолокации, связи и измерительной техники, где требуется стабильность геометрии канала. Поставки осуществляются со склада в Бресте, что позволяет оперативно закрывать потребности производственных участков.
Марки меди М2 и М3 регламентируют химический состав и электропроводность металла, от которых напрямую зависит затухание волны в тракте. Высота сечения составляет 90, 98, 110, 124, 135 или 146 мм, ширина — 180, 196, 220, 248, 270 или 292 мм при толщине стенки 3 мм. Такое сочетание размеров охватывает типовые волноводные каналы сантиметрового диапазона. Отгрузка выполняется по Брестской области и всей территории страны; уточнить наличие позиций можно по телефону +375 33 347-76-66 или по электронной почте brest@sfera-m.by.
Прямоугольный профиль применяется в волноводных трактах радиолокационных станций, антенно-фидерных устройствах, СВЧ-фильтрах и измерительных линиях. Медная стенка обеспечивает малое поверхностное сопротивление, что снижает потери мощности и нагрев тракта при длительной работе. Изделия подходят для пайки, механической обработки и монтажа фланцевых соединений. Перед установкой проверяют прямолинейность и чистоту внутренней поверхности, поскольку неровности и окислы увеличивают затухание.
Области применения
- Волноводные тракты радиолокационных и навигационных систем.
- Антенно-фидерные устройства СВЧ-диапазона.
- Измерительные линии и калибровочные стенды.
- Фильтры, аттенюаторы и направленные ответвители.
- Элементы ускорителей и специализированного физического оборудования.
Технические параметры
| Марка меди | Высота, мм | Ширина, мм | Толщина стенки, мм |
|---|---|---|---|
| М2 | 90 | 180 | 3 |
| М3 | 110 | 220 | 3 |
| М2 | 135 | 270 | 3 |
Стандарт ГОСТ 20900-2014 задаёт допуски на размеры сечения, кривизну и качество поверхности, поэтому при приёмке сверяют фактические параметры с сопроводительной документацией. Для монтажа важны точность углов и постоянство толщины стенки по всей длине заготовки. Отгрузка партий производится после поступления оплаты на расчётный счёт; для постоянных клиентов действуют скидки, возможна отсрочка платежа до 30 дней. Оформить заказ и согласовать объём поставки в Брест можно через менеджера компании.
Можно ли заказать волноводную трубу с доставкой по Бресту?
Да, доставка по городу выполняется в день оформления заказа при наличии позиции на складе. Отгрузка производится только юридическим лицам по безналичному расчёту на основании счёта.
Чем отличаются марки меди М2 и М3?
Марки различаются нормируемым содержанием примесей и, соответственно, электропроводностью. Для волноводных трактов выбор марки определяется требуемым уровнем затухания сигнала.
Какие размеры сечения доступны к поставке?
Высота составляет 90, 98, 110, 124, 135 или 146 мм, ширина — 180, 196, 220, 248, 270 или 292 мм при толщине стенки 3 мм. Конкретные сочетания уточняются при оформлении заявки.
