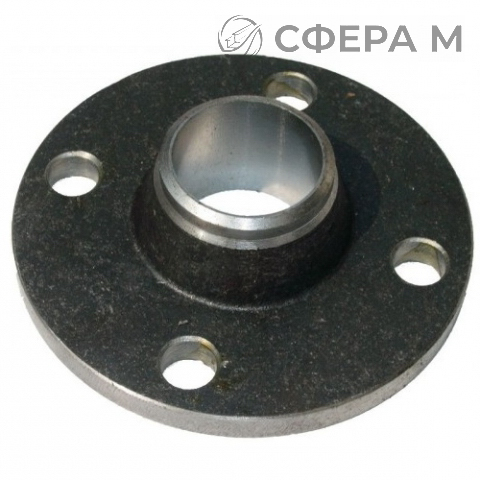

Воротниковые фланцы — деталь трубопроводной арматуры с центральным отверстием и выступающим кольцевым буртом под сварку, обеспечивающим герметичное соединение при высоких давлениях и температурах. Изготавливаются из конструкционных, низколегированных, теплоустойчивых и коррозионностойких марок стали методом ковки, штамповки или механической обработки. Применяются в нефтегазовой, химической, энергетической и металлургической отраслях. Поставка осуществляется со склада в Бресте, отгрузка — по всей территории Беларуси, включая организации по Брестской области. Телефон для заявок: +375 33 347-76-66, электронная почта: brest@sfera-m.by.
Конструкция воротникового фланца включает удлинённую втулку с плавным переходом к основному диску, что снижает концентрацию напряжений в зоне сварного шва. Такие фланцы применяются при рабочих давлениях от 1,6 до 25 МПа и температурах от –70 C до +600 C в зависимости от марки стали. Для изготовления используются углеродистые стали (Сталь 20, 20К, 20А), низколегированные (09Г2С, 10Г2С1, 16ГС, 17ГС), теплоустойчивые (12Х1МФ, 15ХМ, 10Х9МФБ) и коррозионностойкие (08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, AISI 316L). Присоединительные размеры регламентируются ГОСТ 12821-80, ГОСТ 33259-2015, ГОСТ 28759.3-90, а также международными стандартами ASME B16.5 и ASME B16.47. в Брест возможна доставка в день оформления заказа при наличии позиции на складе.
Воротниковые фланцы выпускаются с номинальными диаметрами от 10 до 4000 мм, что охватывает практически весь спектр трубопроводной арматуры — от лабораторных линий до магистральных трубопроводов. Исполнение под приварку обеспечивает неразъёмное соединение с трубой, устойчивое к вибрационным и знакопеременным нагрузкам. Для агрессивных сред применяются марки 06ХН28МДТ, 10Х17Н13М3Т, 15Х18Н12С4ТЮ, стойкие к межкристаллитной коррозии. В нефтепереработке и энергетике востребованы теплоустойчивые стали 12Х1МФ, 15Х5М, 10Х9МФБ, работающие при температурах до 585 C. Фланцы из сталей 09Г2С, 10Г2ФБЮ, 10ХСНД используются в строительстве магистральных газопроводов и технологических трубопроводов. Отгрузка до Бреста осуществляется после поступления оплаты на расчётный счёт; для постоянных клиентов предусмотрены скидки.
Области применения
- Нефтегазовая отрасль: устьевая арматура, промысловые трубопроводы, фонтанные линии.
- Химическая промышленность: реакторы, теплообменники, трубопроводы агрессивных сред.
- Энергетика: паропроводы высокого давления, питательные линии котлоагрегатов.
- Металлургия: системы охлаждения, газоочистки, гидравлические контуры.
- Судостроение и машиностроение: системы высокого давления, гидравлика.
Технические параметры
| Марка стали | Рабочая температура, C | Тип стали | Стандарт |
|---|---|---|---|
| Сталь 20 | –40…+450 | углеродистая | ГОСТ 33259-2015 |
| 09Г2С | –70…+475 | низколегированная | ГОСТ 12821-80 |
| 12Х18Н10Т | –196…+600 | коррозионностойкая | ASME B16.5 |
Можно ли заказать воротниковые фланцы нестандартного диаметра?
Да, при наличии технического задания возможно изготовление фланцев с нестандартными присоединительными размерами. Для этого необходимо предоставить чертёж или эскиз с указанием диаметра, толщины стенки трубы, марки стали и рабочего давления. Срок изготовления зависит от сложности и объёма партии. по Бресту возможна доставка готовой продукции после согласования всех параметров.
Какие марки стали выбрать для работы при температуре выше 500 C?
Для длительной эксплуатации при температурах выше 500 C рекомендуется применять теплоустойчивые стали марок 12Х1МФ, 15Х5М, 10Х9МФБ, 15Х2НМФА. Эти стали обладают повышенной жаропрочностью и сопротивлением ползучести. Выбор конкретной марки определяется расчётным давлением, средой и ресурсом оборудования.
Какой стандарт регламентирует присоединительные размеры фланцев?
Присоединительные размеры воротниковых фланцев регламентируются ГОСТ 33259-2015, ГОСТ 12821-80, ГОСТ 28759.3-90 и ГОСТ 28759.4-90. Для поставок по международным проектам применяются стандарты ASME B16.5 и ASME B16.47. Соответствие стандарту подтверждается сертификатом качества.
