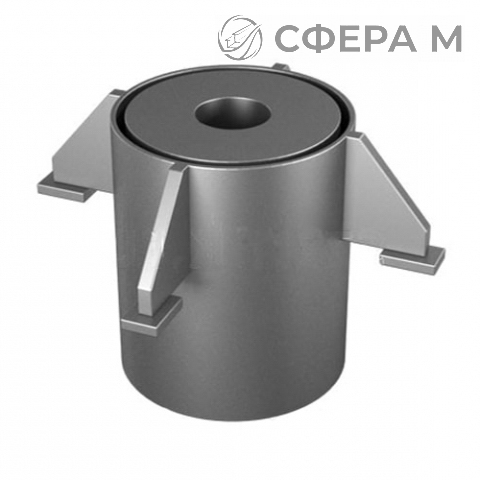

Втулка для прохода через перекрытие из стали 20 — это защитный гильзовый элемент, который устанавливается в местах пересечения трубопроводами строительных конструкций: стен, фундаментов, перекрытий и кровли. Изделие изготавливается по ГОСТ Л8-145.000 и ОСТ 34-10-613-93 и предназначено для компенсации температурных деформаций, защиты трубы от механических повреждений и обеспечения герметичности узла прохода. в Бресте втулки востребованы при прокладке инженерных сетей в промышленных и гражданских зданиях.
Конструктивно втулка представляет собой отрезок трубы с приваренным фланцем или кольцом-упором, который фиксируется в теле перекрытия. Сталь 20 обеспечивает достаточную прочность и свариваемость при рабочих температурах от –40 C до +450 C. Типоразмерный ряд охватывает диаметры от 57 до 1760 мм, что позволяет подобрать изделие под трубопроводы систем отопления, водоснабжения, пара и технологических линий. Масса втулок варьируется от 9,7 кг для минимального диаметра до 188 кг для крупных узлов. Поставка осуществляется по Брестской области и всей Беларуси; уточнить наличие и оформить заказ можно по телефону +375 33 347-76-66 или по электронной почте brest@sfera-m.by.
При монтаже втулку закладывают в опалубку до бетонирования либо устанавливают в готовое отверстие с последующей заделкой негорючим материалом. Герметизация зазора выполняется асбестовым шнуром, минеральной ватой или специальными огнестойкими составами в зависимости от требований пожарной безопасности. Правильно установленная гильза предотвращает передачу усилий от трубопровода на строительные конструкции и упрощает обслуживание сети. Для подбора типоразмера достаточно знать наружный диаметр трубы и толщину перекрытия. Отгрузка со склада в Брест производится в день поступления оплаты, доставка по городу возможна в течение дня.
Области применения
- Прокладка трубопроводов отопления и горячего водоснабжения через междуэтажные перекрытия.
- Вводы водопровода и канализации в фундаментах и стенах зданий.
- Технологические трубопроводы пара и горячей воды на промышленных объектах.
- Узлы прохода через кровлю и наружные стены котельных и тепловых пунктов.
- Инженерные сети в жилых, административных и производственных зданиях.
Технические параметры
| Наружный диаметр, мм | Масса, кг | Марка стали | Нормативная документация |
|---|---|---|---|
| 57 | 9,7 | Сталь 20 | ГОСТ Л8-145.000 |
| 219 | 40 | Сталь 20 | ОСТ 34-10-613-93 |
| 1020 | 150,5 | Сталь 20 | ГОСТ Л8-145.000 |
Можно ли заказать втулки нестандартного диаметра?
Изготовление втулок с отклонением от типового ряда возможно по согласованию с производителем. Для этого потребуется предоставить рабочий чертёж с указанием диаметра, толщины стенки и способа крепления. Стандартные позиции отгружаются со склада в Брест без дополнительного согласования.
Какой материал используется для герметизации зазора между гильзой и трубой?
Выбор герметика зависит от условий эксплуатации. Для обычных систем применяют асбестовый шнур или минеральную вату, для противопожарных преград — сертифицированные огнестойкие составы с нормируемым пределом огнестойкости. При высоких температурах используют термостойкие мастики.
Предоставляете ли вы документы для сдачи объекта в эксплуатацию?
На всю продукцию оформляется полный комплект отгрузочных документов: товарная накладная, счёт-фактура и паспорт изделия с указанием марки стали и нормативной документации. Сертификаты соответствия предоставляются по запросу. Оплата производится только по безналичному расчёту для юридических лиц.
