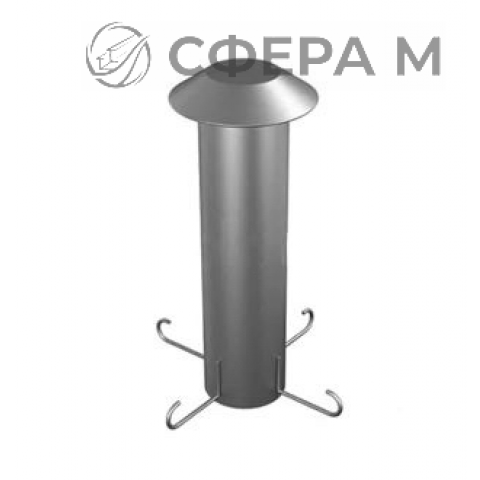

Втулка с колпаком для прохода через крышу — это стальной монтажный элемент, предназначенный для герметичного ввода трубопровода, воздуховода или кабельной линии через кровельное покрытие. Изделие изготавливается из стали марки 20 по ГОСТ Л8-146.000 и ОСТ 34-10-614-93 и представляет собой патрубок с приваренным защитным колпаком, который препятствует попаданию атмосферных осадков в место прохода. Такая конструкция применяется при устройстве дымоходов, вентиляционных стояков и технологических трубопроводов на промышленных и гражданских объектах. Поставка осуществляется со склада в Брест, отгрузка производится юридическим лицам по безналичному расчёту.
Конструкция втулки включает корпус, фланец для крепления к кровле и колпак, защищающий узел прохода от влаги и мусора. Наружный диаметр D варьируется от 76 до 1620 мм, диаметр присоединяемого патрубка Dн — от 57 до 1420 мм, что позволяет подобрать изделие под конкретный трубопровод. Масса деталей составляет от 5,1 до 439 кг в зависимости от типоразмера. Применение стали 20 обеспечивает достаточную прочность и стойкость к знакопеременным нагрузкам при рабочих температурах до 400 C. Доставка по Брестской области занимает 1–2 дня, телефон для консультаций — +375 33 347-76-66, электронная почта — brest@sfera-m.by.
Втулки востребованы в промышленном строительстве, теплоэнергетике, нефтегазовой отрасли и на объектах агропромышленного комплекса. Их устанавливают на скатных и плоских кровлях производственных корпусов, котельных, насосных станций и складских комплексов. Узел прохода обеспечивает механическую фиксацию трубы, компенсирует температурные деформации и сохраняет герметичность кровельного пирога. Для монтажа важно правильно подобрать типоразмер по наружному диаметру трубы и толщине утеплителя.
Области применения
- Дымоходы и газоходы котельных установок.
- Вентиляционные стояки производственных зданий.
- Технологические трубопроводы пара и горячей воды.
- Кабельные вводы и воздуховоды систем аспирации.
Конструктивные особенности
- Колпак защищает узел прохода от атмосферных осадков.
- Фланец обеспечивает крепление к кровельному покрытию.
- Сталь 20 сохраняет прочность при нагреве до 400 C.
- Сварные швы рассчитаны на вибрационные нагрузки.
| Наружный диаметр D, мм | Диаметр патрубка Dн, мм | Масса, кг | Марка стали |
|---|---|---|---|
| 76 | 57 | 5,1 | Сталь 20 |
| 219 | 159 | 23,8 | Сталь 20 |
| 630 | 530 | 98,1 | Сталь 20 |
При подборе втулки учитывают диаметр проходящей трубы, угол наклона кровли и климатические нагрузки региона эксплуатации. Изделия поставляются с полным комплектом сопроводительных документов, возможна отсрочка платежа до 30 дней по согласованию условий. Самовывоз со склада в Брест осуществляется в день поступления оплаты, доставка по республике — от 2 дней.
Можно ли заказать втулку нестандартного диаметра?
Изготовление ведётся по ГОСТ Л8-146.000 и ОСТ 34-10-614-93 в диапазоне диаметров от 76 до 1620 мм. При необходимости под конкретный проект уточняйте возможность изготовления нестандартного типоразмера у менеджера. Отгрузка возможна до Бреста и в другие регионы республики.
Какие документы предоставляются на партию изделий?
На каждую партию оформляется полный комплект отгрузочных документов, включая счёт, товарную накладную и паспорт изделия с указанием марки стали и типоразмера. Оплата производится по выставленному счёту на условиях безналичного расчёта.
При какой температуре эксплуатируются втулки из стали 20?
Сталь 20 сохраняет рабочие характеристики при нагреве до 400 C, что допускает применение в дымоходах и паропроводах. При более высоких температурах требуется подбор иной марки стали. Конкретные условия эксплуатации определяются проектной документацией объекта.
