Заглушка коническая TN192 — резьбовая деталь для герметичного перекрытия внутренних конических отверстий в гидравлических, пневматических и технологических трубопроводных системах. Изделие устанавливается в порты с конической резьбой NPT или R и уплотняется за счёт деформации витков при затягивании, без применения дополнительных уплотнительных элементов. Поставки осуществляются со склада в Брест, отгрузка — по безналичному расчёту для юридических лиц. Телефон для консультаций: +375 33 347-76-66.

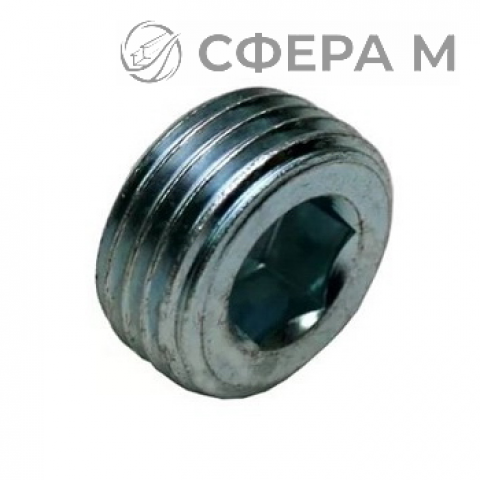

Конструктивно заглушка представляет собой конический резьбовой элемент с внутренним или наружным шестигранником под ключ. Диаметр под шестигранник варьируется от 3,97 до 25,04 мм в зависимости от типоразмера. Резьба NPT (American National Pipe Taper) и R (BSPT, коническая трубная резьба по ISO 7-1) обеспечивают совместимость с импортной и отечественной арматурой. Максимальное рабочее давление достигает 350 бар, что позволяет применять деталь в гидросистемах высокого давления. Доставка по Брестской области занимает 1–2 дня. Электронная почта для заявок: brest@sfera-m.by.
Заглушки TN192 востребованы в гидравлических приводах, системах смазки, пневмоавтоматике, испытательных стендах, а также в нефтегазовом и химическом оборудовании. Материал и покрытие подбираются под рабочую среду: углеродистая сталь с цинкованием для стандартных условий, нержавеющая сталь для агрессивных сред и морского климата. Коническая резьба обеспечивает надёжное уплотнение при вибрационных нагрузках и циклическом изменении давления. Для подбора типоразмера достаточно указать диаметр и тип резьбы присоединительного порта. Отгрузка со склада в Брест возможна в день поступления оплаты.
Типоразмеры и резьба
- TN192-1/16"NPT, TN192-1/8"NPT, TN192-1/4"NPT — малые присоединительные размеры для компактной пневмо- и гидроаппаратуры.
- TN192-3/8"R, TN192-1/2"R, TN192-3/4"R — коническая трубная резьба BSPT для европейской арматуры.
- TN192-1"NPT, TN192-1.1/4"NPT, TN192-1.1/2"NPT — крупные порты насосов, коллекторов и распределителей.
- TN192-1"R, TN192-1.1/4"R, TN192-1.1/2"R — аналогичные типоразмеры с резьбой R для импортного оборудования.
Области применения
- Гидравлические системы высокого давления до 350 бар.
- Пневматические линии и системы подготовки воздуха.
- Испытательные и диагностические стенды.
- Нефтегазовая и химическая промышленность.
- Судовое и морское оборудование.
Технические параметры
| Типоразмер | Тип резьбы | Диаметр под шестигранник, мм | Макс. давление, бар |
|---|---|---|---|
| TN192-1/8" | NPT / R | 5–7 | 350 |
| TN192-1/2" | NPT / R | 12–17 | 250 |
| TN192-1.1/2" | NPT / R | 22–25,04 | 160–200 |
Можно ли подобрать заглушку TN192 под конкретный порт без выезда в Брест?
Да. Достаточно указать в заявке диаметр и тип резьбы присоединительного отверстия (NPT или R), а также рабочее давление. Менеджер подберёт соответствующий типоразмер из номенклатуры TN192 и оформит счёт.
Чем отличается резьба NPT от R в заглушках TN192?
NPT — американский стандарт конической трубной резьбы с углом профиля 60, R — коническая трубная резьба по ISO 7-1 (BSPT) с углом 55. Они не взаимозаменяемы: при установке в неподходящий порт герметичность не обеспечивается.
Какое максимальное давление выдерживает заглушка TN192?
В зависимости от типоразмера и материала максимальное рабочее давление составляет от 160 до 350 бар. Для малых размеров (1/16"–1/4") характерны более высокие значения, для крупных (1"–1.1/2") — более низкие.
