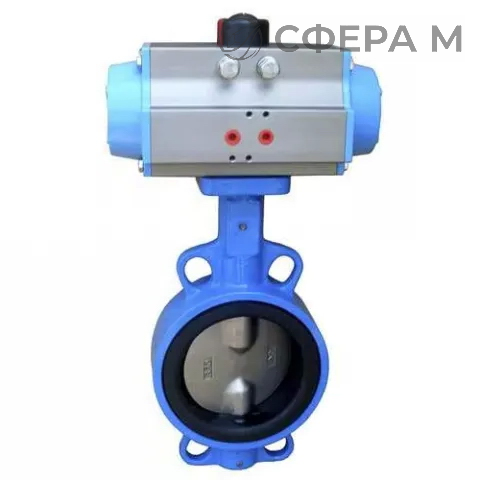

Затворы дисковые с пневмоприводом — это поворотные запорные устройства, в которых запирающий диск приводится в движение пневматическим исполнительным механизмом двойного или одинарного действия. Такая конструкция обеспечивает быстрое срабатывание, дистанционное управление и возможность автоматизации технологических линий. в Брест поставляются модели с условным проходом от 32 до 300 мм, рассчитанные на работу в системах водо-, тепло- и газоснабжения, а также на технологических трубопроводах промышленных предприятий. Корпусные детали изготавливают из стали 20, 09Г2С и высокопрочного чугуна с шаровидным графитом (ВЧШГ), что определяет область применения по давлению и температуре рабочей среды.
Пневмопривод работает от сжатого воздуха давлением, как правило, 4–8 бар и управляется сигналом от контроллера, электропневматического позиционера или ручного дублера. Для взрывоопасных зон применяются приводы с пружинным возвратом, обеспечивающие закрытие затвора при потере питания. Присоединительные размеры соответствуют межфланцевым стандартам, что позволяет монтировать арматуру между фланцами трубопровода без дополнительных переходников. Отгрузка со склада в Бресте ведется по безналичному расчету для юридических лиц; по Брестской области доставка занимает 1–2 дня. Телефон для консультации по подбору — +375 33 347-76-66, заявки принимаются на brest@sfera-m.by.
Выбор марки корпуса определяется параметрами среды. Сталь 20 подходит для нейтральных жидкостей и пара при умеренных температурах, 09Г2С применяется в условиях отрицательных температур и повышенного давления, ВЧШГ обеспечивает стойкость к коррозии в водопроводных и канализационных сетях. Уплотнение затвора выполняется по металлу или по эластомеру, что влияет на герметичность и крутящий момент. Для агрессивных сред подбираются соответствующие материалы седла и диска.
- Сталь 20 — нейтральные среды, водоснабжение, пар низкого давления.
- 09Г2С — низкие температуры, повышенное давление, нефтегазовая отрасль.
- ВЧШГ — водопровод, канализация, сточные воды, коррозионная стойкость.
- Двойное действие привода — открытие и закрытие сжатым воздухом.
- Пружинный возврат — аварийное закрытие при потере давления воздуха.
Затворы с пневмоприводом применяются в системах автоматического регулирования расхода, на линиях дозирования, в узлах аварийного перекрытия и на трубопроводах с частыми циклами срабатывания. Ресурс работы зависит от качества подготовки сжатого воздуха и своевременного обслуживания уплотнений. Поставка по Бресту осуществляется в день заказа при наличии позиции на складе.
| Марка материала | Dy, мм | Тип привода | Присоединение |
|---|---|---|---|
| Сталь 20 | 32–150 | двойного действия | межфланцевое |
| 09Г2С | 50–300 | пружинный возврат | межфланцевое |
| ВЧШГ | 40–250 | двойного действия | межфланцевое |
Можно ли подобрать затвор с пневмоприводом под конкретный трубопровод?
Да, для подбора достаточно указать условный проход, давление и температуру рабочей среды, а также тип присоединения. Специалисты помогут выбрать марку корпуса и тип привода; консультация возможна в Бресте по телефону или электронной почте.
Какой воздух требуется для работы пневмопривода?
Используется очищенный сжатый воздух давлением 4–8 бар, осушенный и без механических примесей. Для стабильной работы рекомендуется устанавливать фильтр-регулятор и маслораспылитель в зависимости от типа привода.
Как часто обслуживают дисковые затворы с пневмоприводом?
Периодичность зависит от интенсивности циклов и свойств среды. Обычно проверяют герметичность уплотнений, состояние диска и работу привода не реже одного раза в год, а при частых срабатываниях — чаще.
