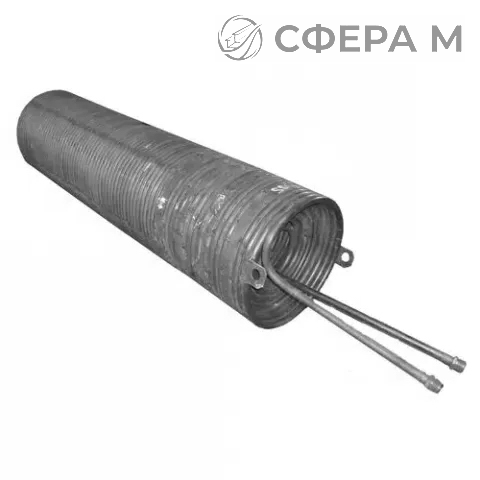

Змеевики для резервуаров — теплообменные элементы, устанавливаемые внутрь или на наружную поверхность ёмкостного оборудования для нагрева или охлаждения хранимых сред. Конструктивно представляют собой трубный пучок, изогнутый по заданному радиусу и закреплённый на опорах или кронштейнах. в Бресте такие изделия востребованы на объектах нефтехимии, энергетики и пищевой промышленности, где требуется поддержание температурного режима продукта.
Изготовление регламентируется ГОСТ Р 53682-2009, определяющим требования к материалам, геометрии гибов и методам контроля сварных соединений. Диаметр труб выбирается из ряда 45–426 мм в зависимости от требуемой поверхности теплообмена и расхода теплоносителя. Поставки осуществляются по Брестской области и всей Беларуси; консультации по подбору — по телефону +375 33 347-76-66 или почте brest@sfera-m.by.
Материал исполнения определяет стойкость к коррозии и рабочим средам. Углеродистые стали 10 и 20, а также 09Г2С и 10Г2 применяются для нейтральных и слабоагрессивных продуктов при умеренных температурах. Легированные теплостойкие марки 12Х1МФ, 15ХМ, 15Х5М, 15Х5ВФ, 13Х9М и 12Х8ВФ рассчитаны на повышенные параметры пара и нефтепродуктов. Аустенитные нержавеющие стали 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 08Х17Н15М3Т, 08Х18Н12Б, 12Х18Н12Т, 10Х23Н18 и 1Х2М1 обеспечивают работу в агрессивных средах и при криогенных температурах.
Конструктивные исполнения
- Гладкотрубные змеевики с гибами радиусом от 1,5 до 3 диаметров трубы.
- Секционные теплообменники с коллекторами и распределительными гребёнками.
- Приварные и съёмные исполнения с фланцевым присоединением.
- Змеевики с оребрением для интенсификации теплопередачи.
Геометрия гибов, шаг витков и количество заходов рассчитываются под конкретный резервуар с учётом объёма, свойств среды и требуемой тепловой мощности. Сварные швы подвергаются радиографическому или ультразвуковому контролю, гидравлические испытания проводятся при давлении, превышающем рабочее. Готовые изделия поставляются с паспортом и сертификатами на материалы. Отгрузка со склада в Брест возможна в день поступления оплаты, доставка по республике занимает от двух дней.
| Марка стали | Диаметр труб, мм | Рабочая среда | Температурный диапазон |
|---|---|---|---|
| Сталь 20 | 57–219 | Нефтепродукты, вода | –40…+350 C |
| 12Х18Н10Т | 45–325 | Агрессивные среды | –196…+600 C |
| 15Х5М | 76–426 | Пар, нефтепродукты | –20…+550 C |
Можно ли заказать змеевик по чертежам заказчика?
Да, изделия изготавливаются по предоставленным чертежам или эскизам с указанием диаметра труб, радиуса гибов, количества витков и присоединительных размеров. Для расчёта требуется указать параметры резервуара и теплоносителя. Отгрузка возможна до Бреста после согласования конструкции.
Какие виды контроля применяются к сварным соединениям?
Сварные швы проходят визуально-измерительный контроль, радиографию или ультразвуковую дефектоскопию, а также гидравлические испытания на прочность и плотность. Результаты фиксируются в паспорте изделия.
Как подобрать марку стали для агрессивной среды?
Выбор зависит от химического состава продукта, рабочей температуры и давления. Для кислых и хлоридсодержащих сред применяются аустенитные стали, для нейтральных — углеродистые. Рекомендуется предоставить данные о среде для точного подбора.
